JFP 超小型ダイボンダー ピック&プレース装置 modele MPS

試作開発用途に最適

JFP 超小型ダイボンダー

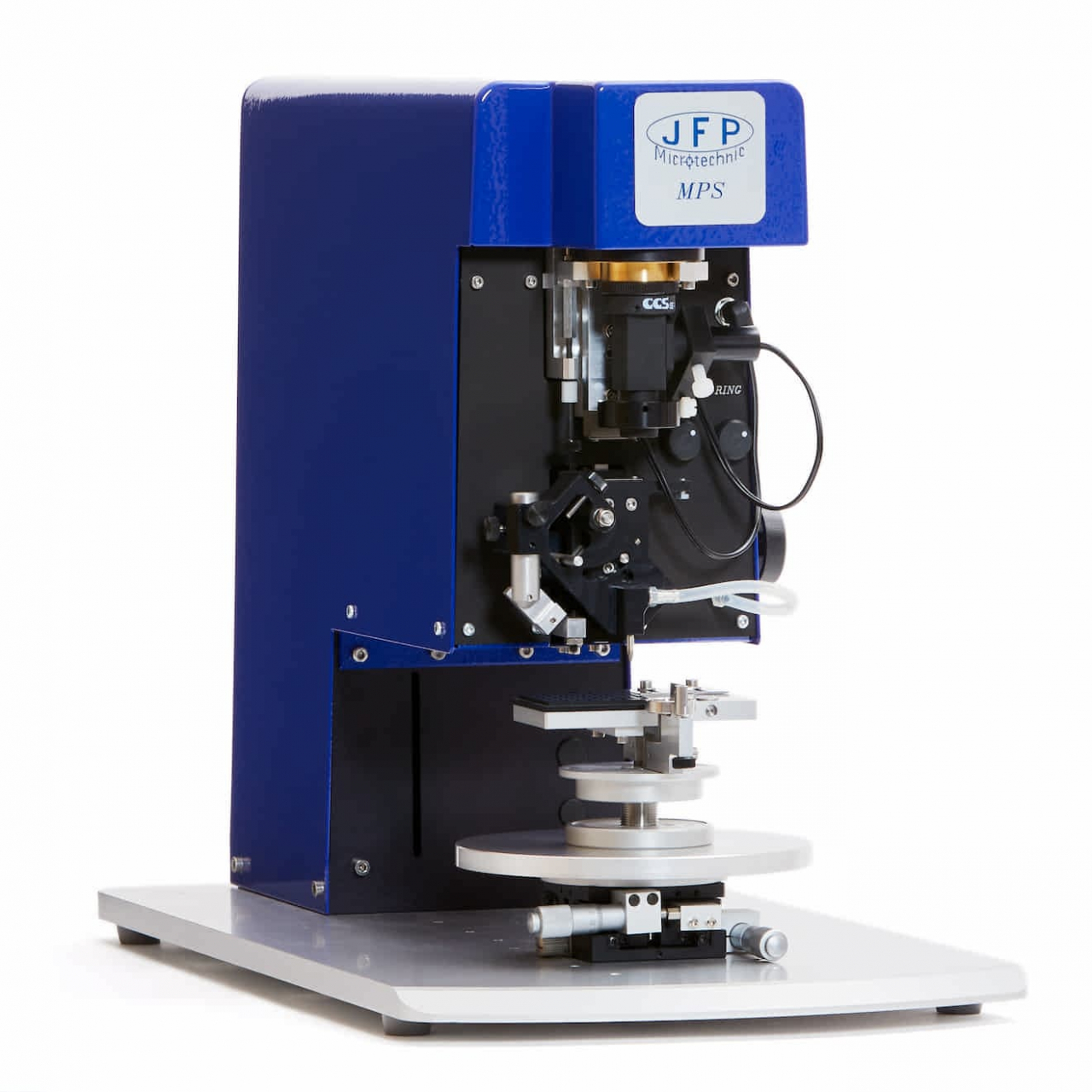

JFP 超小型ダイボンダー modele MPS

特徴

  • コンパクト
  • フルHDカメラ搭載
  • サイクルタイム 約3秒¥

カタログ請求・お問い合わせ

装置サイズ 300 × 450 × 350mm(W × D × H)
装置重量 12?17kg(オプション搭載状況による)
対応チップサイズ 200 × 200μm ~ 40 × 40mm
対応最大パッケージ(基盤)サイズ 350 × 350mm
ボンディングヘッド懐寸法 200mm
ワーキングエリア 200 × 200mm
ワーキング高さ 100mm
ピックアップ時荷重 10g以下
プレース時最大荷重 100g
電源 単相100V、300W
ドライエアー 0.5MPa(5bar)
V2M

HDカメラ

  • 視野範囲:最大40mm
  • 対応チップ:1mm ~ 40mm
V5M

光学ズーム付き、フルHDカメラ

  • 視野範囲:最大15mm、または最大30mm
  • 分解能:5.8μm
  • 対応チップサイズ:0.2mm ~ 15mm、または30mm

標準機能

  • スロータッチダウンスピードコンセプト採用
  • テーブルトップサイズのコンパクト装置
  • 「Z」ムーブメント:安全なマニュアルドライブシステム採用
  • 正確なバーチカルモーション機構
  • バキューム ツールホルダー
  • ワッフルパック、ジェルパック、その他チップトレイ対応
  • マニュアル操作式ワークホルダー
  • ファインローテーション、XYステージ機構付き、25x25 mm
  • 簡単θ調整用、ロータリー式ベース
  • 高さ調整機構付き、ワークホルダー
  • 加熱機構付き、50 mm

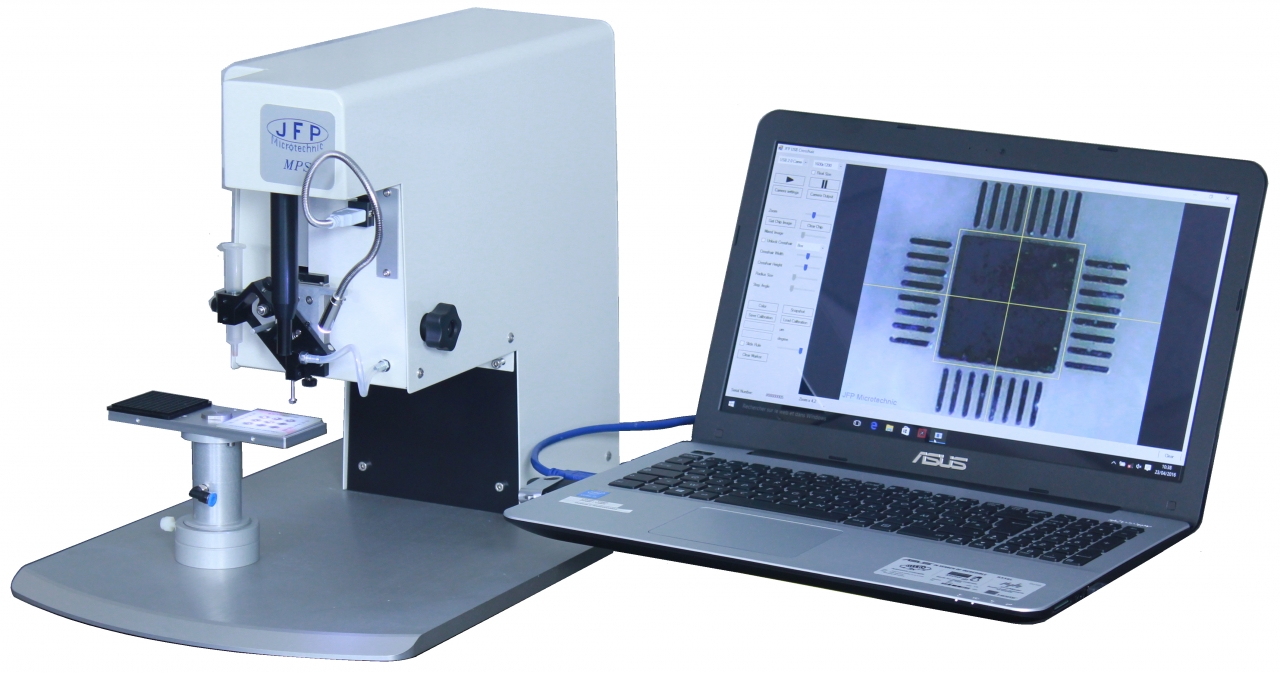

ビジョンアライメントシステム

  • チップ、または基板撮影方向:垂直
  • Net Book PCとの映像インターフェース搭載
  • 表示位置調整機能付き、デジタル式クロスヘアー表示
  • 表示位置調整機能付き、デジタルBOX表示
  • デジタルズーム機能搭載
  • 輝度調整機能付き、リング式照明

オプション機能

  • エポキシ接着時、及びクリームはんだ用ディスペンサー
  • ディスペンサー用ロッキングヘッド
  • タイマー制御機能
  • スタンピング用ロータリーディッシュ、及びブレード
  • 小パーツ用ミニクランプ式ピックアップツール
  • プロセス確認用追加ズーム式カメラ
  • SMDリフロー用ホットガス

装置仕様

【基本仕様】
加熱エリア 6 x Φ100 mm x 100 mm
最大到達温度 上部:200℃ / 下部:450℃
最大昇温速度 30 K / 分(真空環境下)
最大降温速度 20 K / 分(真空環境下)
耐真空度 10-4 Pa
装置サイズ (W x D x H) 200 x 470 x 500 mm
装置重量 23.5 Kg
電源 単相 200 V, 50/60 Hz

オプション一覧

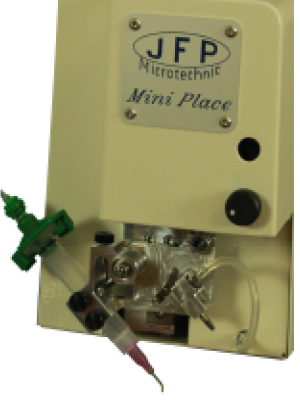

MP-RH-02 ディスペンサー用ロッキングヘッド

MP-RH-02 ディスペンサー用ロッキングヘッド
  • ピックアップツール、ダイコレット
  • - 標準 1/8インチ(3.13 mm)シャンク
  • ディスペンサー
  • - 3 cc カートリッジホルダー

MP-RH-02 ディスペンサー用ロッキングヘッド

MP-RH-02 ディスペンサー用ロッキングヘッド

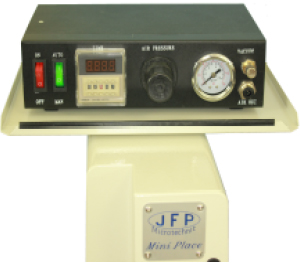

  • 押出圧力、時間コントロールBOX
  • デジタルタイマー
  • マニュアルドット、自動ドット選択可
  • マニュアルラインオペレーション可
  • フットスイッチコントロール

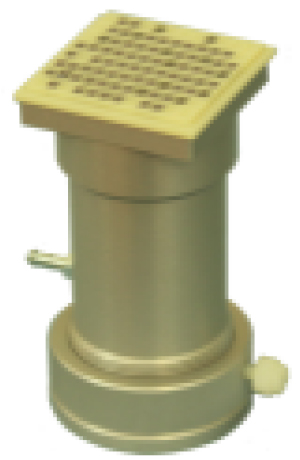

WH1-2F-50-50 真空チャック付き、50 mm ジェルパック、ワッフルパックホルダー

WH1-2F-50-50 真空チャック付き、50 mm ジェルパック、ワッフルパックホルダー
  • 高さ調整機構:10 mm
  • パック固定方式:真空チャック

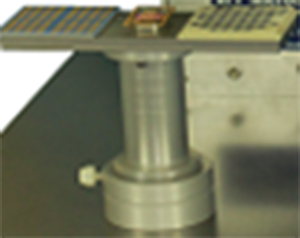

WH1-2F-50-50 真空チャック付き、50 mm ジェルパック、ワッフルパックホルダー(θ調整用、マイクロメーター付き)

WH1-2F-50-50 真空チャック付き、50 mm ジェルパック、ワッフルパックホルダー(θ調整用、マイクロメーター付き)
  • 高さ調整機構:10 mm
  • パック固定方式:真空チャック
  • θ調整用マイクロメータ

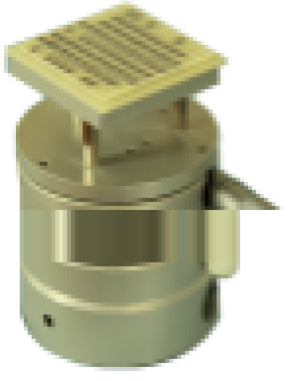

WH3P-PP1-212-00 3ステージ用ピック&プレースホルダー

WH3P-PP1-212-00 3ステージ用ピック&プレースホルダー
  • 高さ調整機構:10 mm
  • パック固定方式:真空チャック

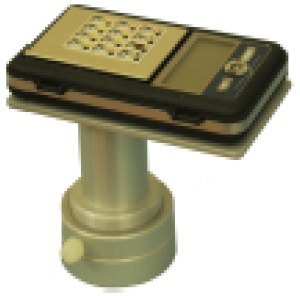

DFT-1-500 デジタル式荷重テストキット(0~500 g)

DFT-1-500 デジタル式荷重テストキット(0~500 g)
  • 0~500 g 荷重測定用デジタル測定ツール
  • 高さ調整機構付きホルダー付属
  • 調整機構付き台座(DFT-0-100)

その他オプション

  • MP-RH-STH-1-8 スタンピングツールホルダー
  • WH3P-PP1-212-ST スタンプ-ピック-プレース3ステージ機能
  • MP-XYT-160-20 XY、及びθ調整用マイクロメータ付きXYテーブル
  • WH3-2F-D050-450 直径50 mm、加熱型ホルダー
  • WH3-TC3-100 外付け温度コントローラ
  • MP-HT-30-200 加熱ツール(最大200℃)

その他、多数オプションのご用意がございます。カスタム仕様にも対応いたしますので、お気軽にお問い合わせ下さい。
